3D ritningar / bilder

3D bilder eller solidmodulering blir allt vanligare i svensk industri

• Det är en nödvändighet för NC-fräsning av rundade detaljer. Dessa maskiner utför en slags "kopierfräsning" av den virituella detaljen. Detsamma gäller vid "utskrift" i 3D skrivare (i plast eller metall). En 3D skrivare är en slags skrivare som inte bara arbetar på en yta, utan även i höjdled. Den skapar plastbitar genom att lägga ut skikt på skikt tills hela detaljens höjd har uppnåtts.
• När man konstruerar invecklade maskiner, där saker går lite kors och tvärs blir det omöjligt att hålla reda på var det finns utrymme kvar, och att två delar inte kolliderar. Med 3D tekniken kan man hela tiden ha koll på hur allt passar ihop.
• Genom 3D tekniken har man hela tiden koll på hur det färdig resultatet ser ut, man kan titta på apparaten från olika håll, göra pappersutskrifter som är bildliknande och diskutera med alla berörda om den fortsatta utvecklingen.
• Genom att rita i 3D kan man göra så kallade fem-beräkningar, vilket innebär total hållfastighetskontroll, man kan analysera lyft eller vätskas stömmning genom kanalsytem.

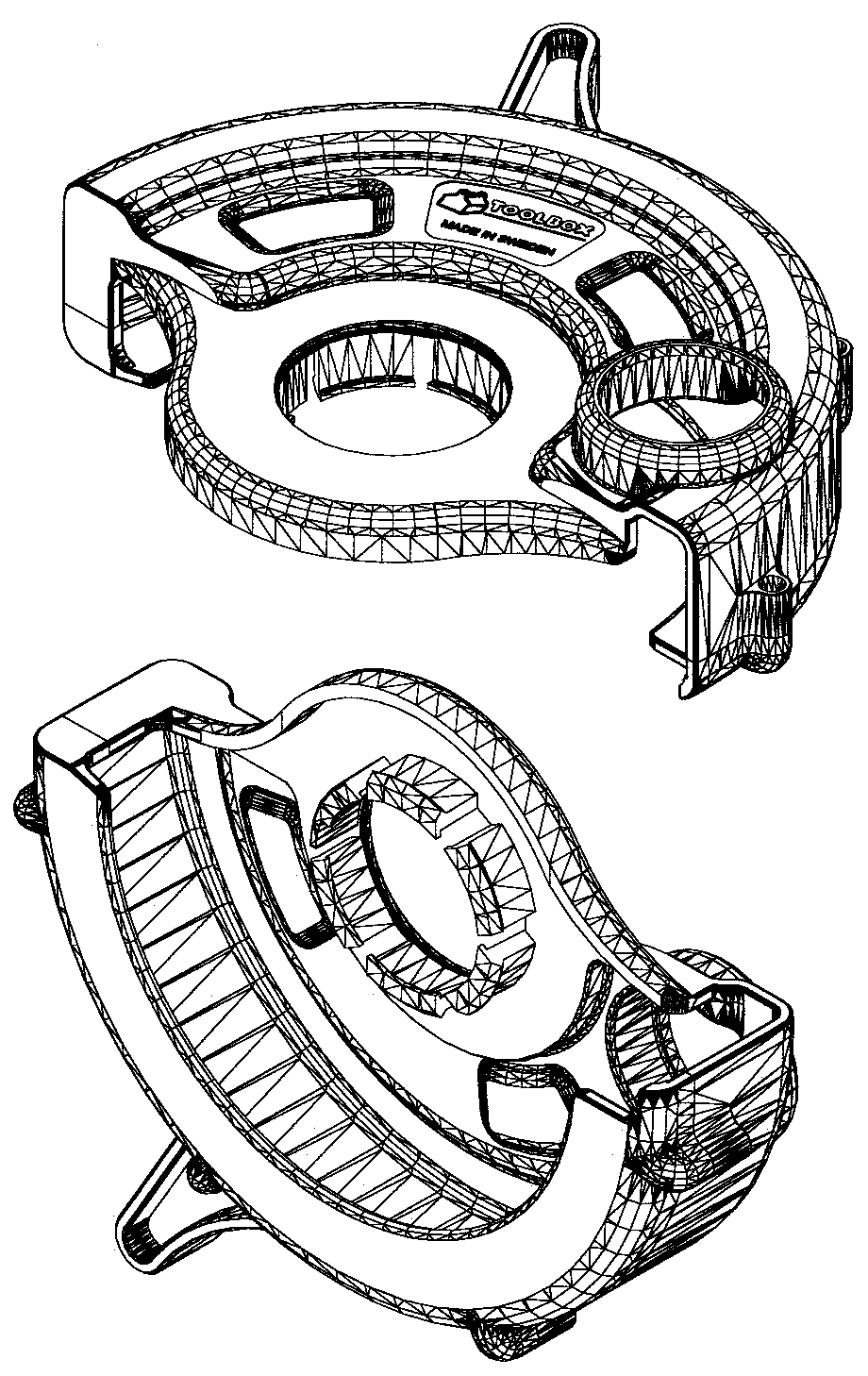

Utformning av plastdetalj Bilden till höger visar en plastdetalj för företaget Tool Box i Vårgårda. Detaljen innehåller många rundningar och är i pricip svår att beskriva i 2D. En solid var nödvändig för tillverkningen av det verktyget som nu massproducerar detaljen. Med den nedre bilden vill jag visa hur man kan studera detaljen ur olika vinklar, man har koll på att den löstagbara sargen passar och att detaljerna tillsammans har en behaglig design. Denna typ av bilder på sådant som inte finns är mycket användbart, t ex vid alla former av planering, offerter, broschyrer med spängbilder på hur en maskin är ihopsatt. Dessa bilder lämpar sig även för patentansökningar. Läs mer om projektet Cuttskydd bland andra "Uppfinn" -ningar av Per Sandberg Fotnot: Tool Box i Vårgårda har numera fått nya ägare på annan ort.

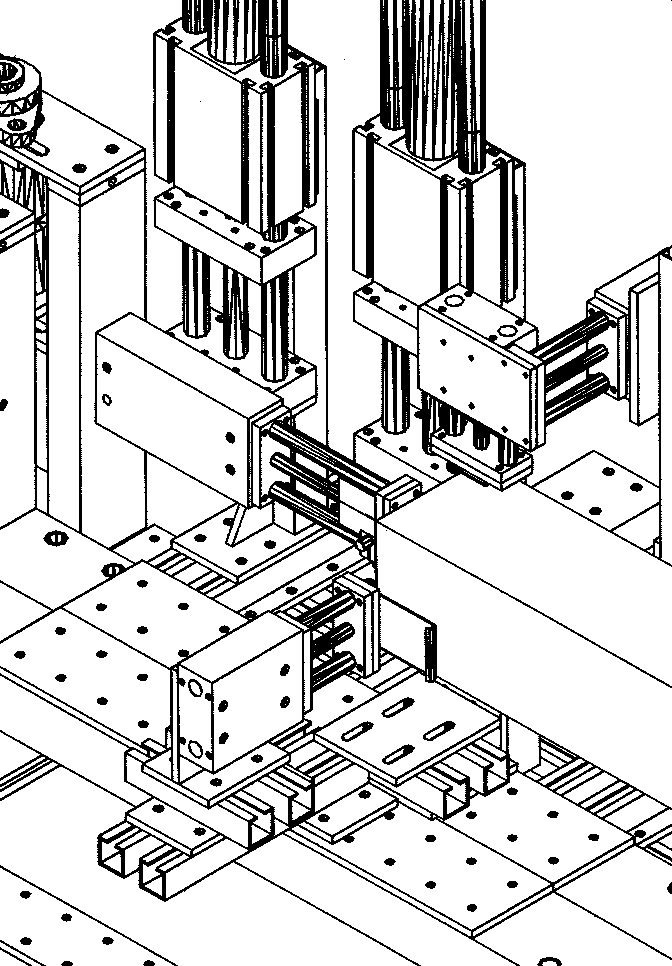

Att få allt att passa ihop För företaget YMA Mekaniska i Vårgårda har jag ritat flera komplexa maskiner. 3D tekniken har varit till fantastisk hjälp för att bygga bra maskiner. Vi har lyckats med att få slimmade konstruktioner och bra tillförlitlighet. Få detaljer har funnits anledning att vilja göra om därför att det inte blev bra när det kom på plats i maskinen. Som ett resultat av detta blir mängden skrot i containern minimerad, och maskinbyggarna kan lugnt arbeta sig framåt i den förvissningen att allt passar ihop, trots att allt är komplext. Skrotningen av dåliga konstruktionidéer sker redan på ett tidigt stadium, när idén bara finns i datorn som en virituell maskin. Som en extra finess har vi på kundernas önskemål kunnat göra kompletteringar "inne i gyttret" utan att behöva mäta och prova oss fram i den levererade maskinen, som dessutom är svår att störa då den arbetar i tvåskift. Läs mer i flik Maskiner Fotnot: Företaget YMA Mekaniska är numera uppköpt av Sprider maskin

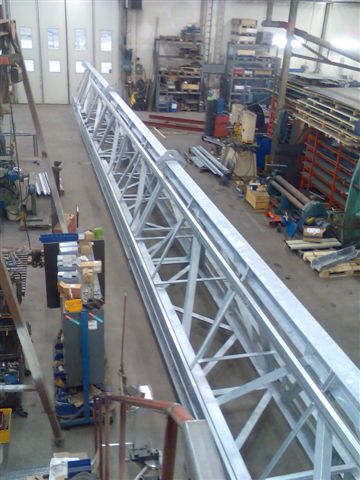

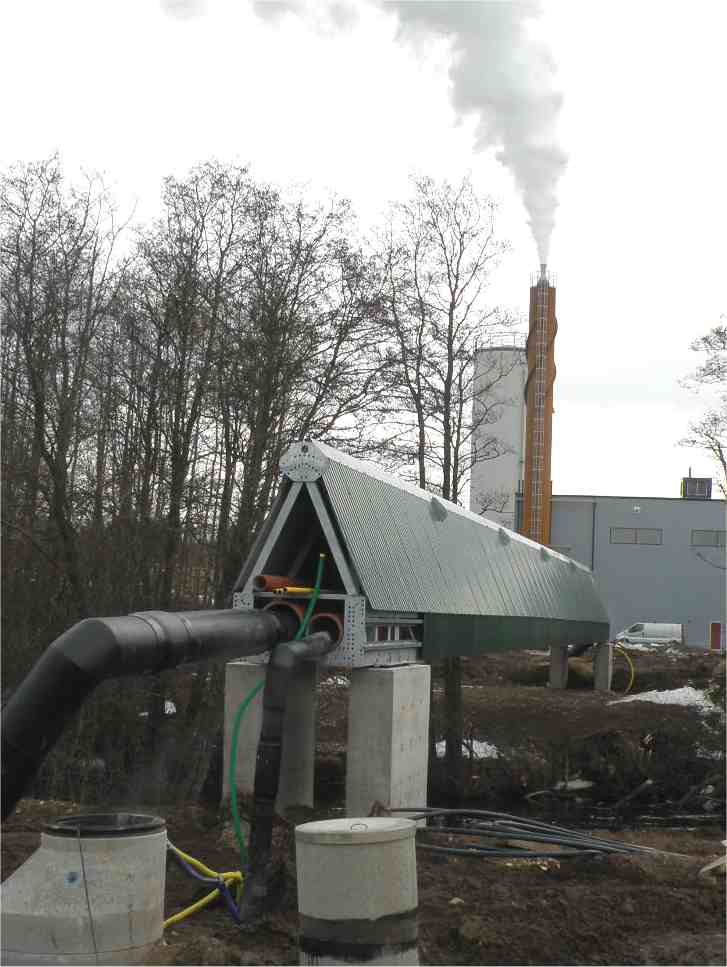

Hållfashetskontroll genom FEM-analys För företaget YMA Mekaniska i Vårgårda har jag ritat den 35 meter långa bro över säveån som leder fram fjärrvärme och processånga till Doggy För det projektet blev en utförlig hållfashetsanalys nödvändig. Genom att jag utfört hela konstruktionen i 3D programmet Inventor kunde konstuktionens hållfasthet analyseras i FEM analysprogrammet Ansys. Jag behärskar inte FEM-analys själv, men skapar det konstruktionsmässiga underlaget som måste fram.
